  • cqb不锈钢磁力驱动泵

    产品型号: cqb系列
    品  牌: 上海上久泵业
    • ≧1 台
      ¥6600.00
    所 在 地: 上海
    更新日期: 2024-04-25
    详细信息
    一、产品概述:
    cqb不锈钢磁力驱动泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,不易泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过问隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。 cqb不锈钢磁力驱动泵是磁力泵全国联合设计组开发的新型完全不泄漏耐腐蚀泵,其技术经济指标与国外同类产品八十年代末的水平相当。 cqb系列磁力泵型式及基本参数符合jb/t 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

    二、产品用途:
    cqb不锈钢磁力驱动泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2mpa,*大工作压力1.6mpa,温度不超过100℃,密度不大于1600kg/m3,粘度不大于30×10-6m2/s的不含硬颗粒和纤维的液体。

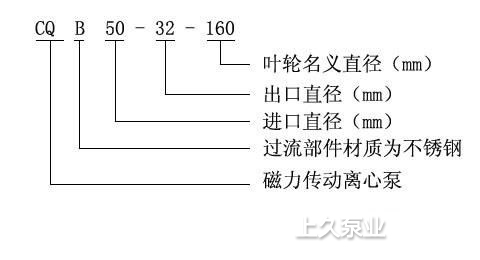

    三、cqb不锈钢磁力驱动泵型号意义:



    四、cqb型不锈钢磁力驱动泵结构图:


    五、cqb不锈钢磁力驱动泵故障与排除方法

    故障形式

    产生原因

    排除方法

    泵不出水

    1.水泵反转

    2.进水管道漏气

    3.泵腔蓄水不足

    4.电压太高,苣动时联轴器打滑

    5.吸程太高

    6.阀门没有打幵

    1.改变电讥接线

    2.社绝漏气

    3.增加蓄水璗

    4.调正电压

    5.降低泵安装位置

    6.校正或更換阀门

    流量不足

    1.吸入管径太小或淤塞

    2.叶轮流道阻塞

    3.扬程过高

    4.转速不够

    1.调换或清洗逬水官

    2.清洗叶轮

    3.幵大出水阀

    4.恢复额定转速

    扬程过低

    1.流量过大

    2.转速太低

    1.关小出水阀

    2.恢复额定转速

    噪音太大

    1.轴严重磨损

    2.轴承严重磨损

    3.外磁钢或內磁钢与隔离套接触

    4.密封环与叶轮研磨

    1.更换泵轴

    2.更换轴承

    3.拆除泵头重新组装

    4.更换止推环、密封环

    漏液

    〇型密封圈损坏

    更换〇型密封圈



     六、cqb不锈钢磁力驱动泵性能参数

    型  号

    口径(mm)

    流量 (m3/h)

    扬程

    (m)

    电机功率 (kw)

    电 压

     (v)

    材 质

    进口

    出口

    cqb32-20-125

    32

    20

    3.2

    20

    1.1

    380



    cqb32-20-160

    32

    20

    3.2

    32

    1.5

    380

    cqb40-25-125

    40

    25

    6.3

    20

    2.2

    380

    cqb40-25-160

    40

    25

    6.3

    32

    3

    380

    cqb40-25-200

    40

    25

    6.3

    50

    5.5

    380

    cqb50-32-125

    50

    32

    12.5

    20

    3

    380

    cqb50-32-160

    50

    32

    12.5

    32

    4

    380

    cqb50-32-200

    50

    32

    12.5

    50

    7.5

    380

    cqb50-32-250

    50

    32

    12.5

    80

    18.5

    380

    cqb65-50-125

    65

    50

    25

    20

    4

    380

    cqb65-50-160

    65

    50

    25

    32

    7.5

    380

    cqb65-40-200

    65

    40

    25

    50

    15

    380

    cqb65-40-250

    65

    40

    25

    80

    18.5

    380

    cqb80-65-125

    80

    65

    50

    20

    7.5

    380

    cqb80-65-160

    80

    65

    50

    32

    15

    380

    cqb80-50-200

    80

    50

    50

    50

    18.5

    380

    cqb80-50-250

    80

    50

    50

    80

    37

    380

    cqb100-80-125

    100

    80

    100

    20

    15

    380

    cqb100-80-160

    100

    80

    100

    32

    18.5

    380

    cqb100-65-200

    100

    65

    100

    50

    37

    380

    cqb100-65-250

    100

    65

    100

    80

    55

    380

    注:每个型号都可配防爆电机
